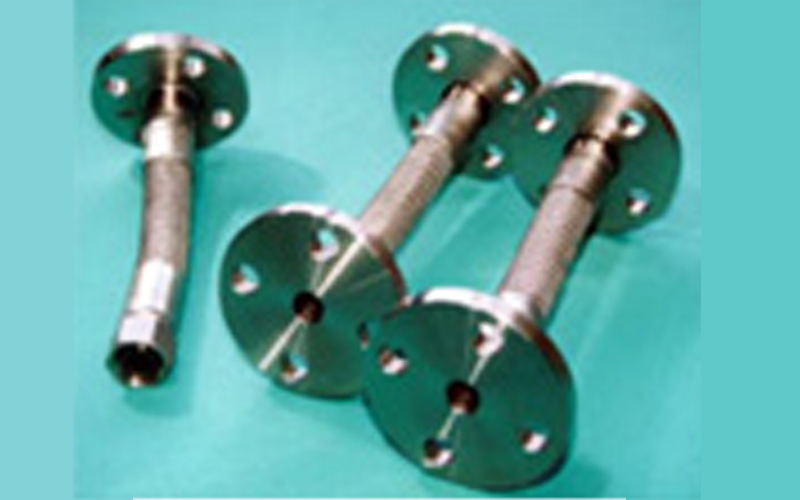

ケミカルホース
CHEMICAL HOSE
このケミカルホースシリーズは、ポリプロピレン(P.P)を主材としているため、耐化学薬品性に優れ、しかも多用途の使用が可能です。
ホース選択の基準
ホース番号 | ホース番号詳細 | 主な用途 |
---|---|---|
0913Fシリーズ | 0913F、0913F-S、 0913F-H,0913F-HS |
腐蝕性、揮発性等化学薬品の殆どの使用が可能です。 ※液槽にホースを直接漬けても、ホース外面も液体による影響を受けません。この場合、末端金具は特別仕様となりますのでご指定ください。 ※このシリーズは直射日光の当たる屋外での長時間の使用と、ホースを引きずるような場合は耐摩耗性に劣るため避けてください。 |
0915Fシリーズ | 0915F、0915F-S、 0915F-H,0915F-HS |
|
0951Fシリーズ | 0951F、0951F-S、0951F-H、0951F-HS |
濃硫酸、塩酸等の無機薬品を主とした腐蝕性化学薬品に適します。 ※このシリーズは電気的導通性が劣るため、静電気対策を必要とする薬品の使用は避けてください。 |
0969LFシリーズ | 0969LF、0969LF-S、0969LF-H、0969LF-HS | 腐蝕性、揮発性等化学薬品の殆どの使用が可能です。 |
0969Fシリーズ | 0969F、0969F-S、0969F-H、0969F-HS |
腐蝕性、揮発性等化学薬品の殆どの使用が可能です。 ※このシリーズは口径サイズ4インチ以上です。 |
0998シリーズ | 0998、0998-S、0998-H、0998-HS |
濃硫酸、塩酸、リン酸等の腐蝕性化学薬品に適します。 ※このシリーズは電気的導通性が劣るため、静電気対策を必要とする薬品の使用は避けてください。 ※このシリーズは口径サイズ4インチ以上です。 |
ホース番号の見方
F | 内面平滑ホース(内ワイヤーに三角ワイヤーを使用) |
H | 積層間にフッ素フィルムを使用 |
S | 外ワイヤーの材質がステンレス |
一般使用条件
- 温度範囲:-20℃ ~ +80℃ / +80℃を超える使用の場合はご相談下さい
- 最高使用圧力:0.5MPa(5.0kgf/cm2)~1.4MPa(14.0kgf/cm2)

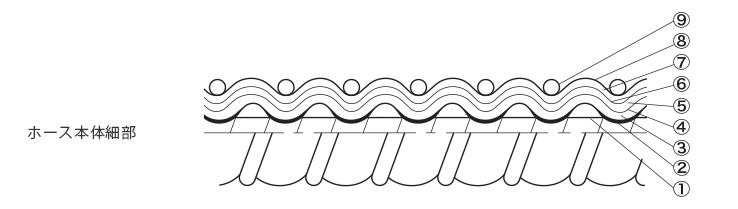

構造略図
(注)
- 上記略図はホース番号0969Fを表しています。
- 特注品として外ワイヤー記号9を、304及び316ステンレス材、またホース番号0969LF/F内ワイヤー記号1を316ステンレス材に変えたものも製作しています。
- 上記ホース番号の他、特注品として耐薬品性の範囲と耐久性を増すために積層間にフッ素フィルムを挿入した特殊仕様ホース・ホース番号0951F-H、0998-H及び0969LF-H、0969F-Hも製作しています。
記号 | 部品名 | 0913F | 0913F-S | 0915F | 0951F | 0969LF 1/2” ~ 4” |
0969F 4” ~10” |
0998 |
---|---|---|---|---|---|---|---|---|
1 | 内ワイヤー | ステンレス | ステンレス | ステンレス | フッ素樹脂被膜 | ステンレス | ステンレス | フッ素樹脂被膜 |
2 | 内布 | P.P | P.P | 特殊P.Pフィルム | P.P | P.P | P.P | P.P |
3 | フィルム | P.P | P.P | P.P | P.P | P.P | P.P | P.P |
4 | チューブ | P.A/P.P | P.A/P.P | P.A/P.P | P.A/P.P | P.A/P.P | P.A/P.P | P.A/P.P |
5 | 中間布 | - | - | - | - | - | P.P | P.P |
6 | フィルム | P.P | P.P | P.P | P.P | P.P | P.P | P.P |
7 | 中間布 | P.P | P.P | P.P | P.P | P.P | P.P | P.P |
8 | 外皮 | P.P | P.P | P.P | 塩ビコート布 | 塩ビコート布 | 塩ビコート布 | 塩ビコート布 |
9 | 外ワイヤー | 亜鉛メッキ鋼線 | 304ステンレス | 亜鉛メッキ鋼線 | 亜鉛メッキ鋼線 | 亜鉛メッキ鋼線 | 亜鉛メッキ鋼線 | 亜鉛メッキ鋼線 |
-- | (オプション) | - | - | - | 芯入り樹脂 | - | - | - |
- | - | - | ステンレス | ステンレス | ステンレス | ステンレス |
注意事項
- このホースを多目的にご使用になる場合は洗浄が必要です。
洗浄にはホースを侵さない洗浄剤及び水、または、80℃以下の温水をご使用ください。 - なお、高純度をご必要とする場合は、上記仮洗いの後、使用する液体で洗うことをお奨めします。
- このホースをご使用になる際は、カタログ記載の性能及び目的、用途をお確かめください。
各種取り揃えておりますのでまずはご相談ください。
ホース番号は、代表的なものをシリーズとして紹介しておりますので詳細は別途カタログ(PDF)をご参照ください。
また、お客様の用途が特殊な場合にはご相談ください。
